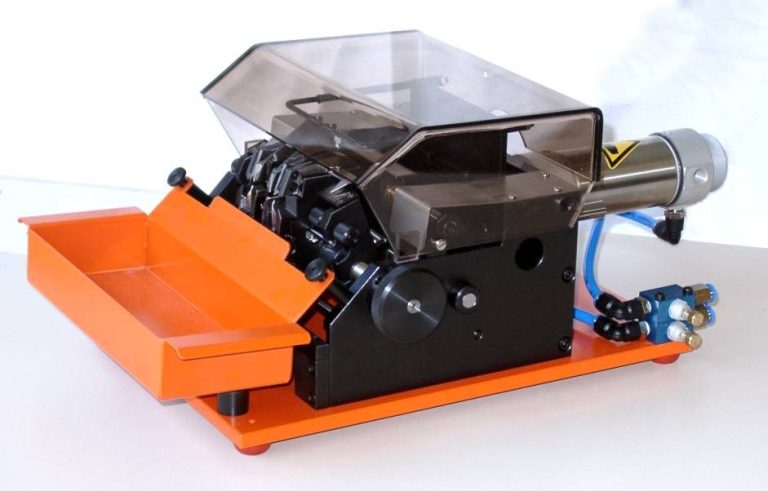

Schneide- und Biegemaschine
Typ C 034

Spezifikation



- Maße

200 x 200 x 280 mm

- Gewicht

ca. 7 kg

- Druckluft

4 bis 6 bar

- Min. Raster

C 034 S: 12,5 mm, C 034 MIL: 7,5 mm

- Max. Raster

C 034 S: 100 mm, C 034 MIL: 100 mm

- Draht Ø

C 034 S: 0,8 bis 1,4 mm, C 034 MIL: 0,4 bis 0,8 mm

- Bauteile

lose oder gegurtet (manuell zugeführt)

- Bedienung

manuell über pneumatischen Fußschalter

- Leistung

2.500 Stck/h

für lose oder gegurtete axiale Bauteile

Spezifikation



- Maße

300 x 500 x 210 mm

- Gewicht

ca. 13 kg

- Druckluft

4 bis 6 bar

- Min. Raster

C 042: 10 mm, C 042/S: 12,5 mm

- Max. Raster

C 042: 70 mm, C 042/S: 70 mm

- Draht Ø

C 042: max.0,8 mm, C 042/S: max. 1,3 mm

- Bauteile

lose oder gegurtet

-Bedienung

manuell über pneumatischen Fußschalter

- Leistung

2.500 BE/h

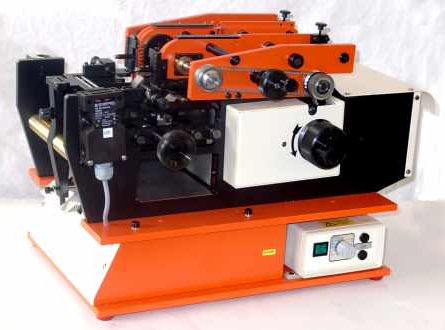

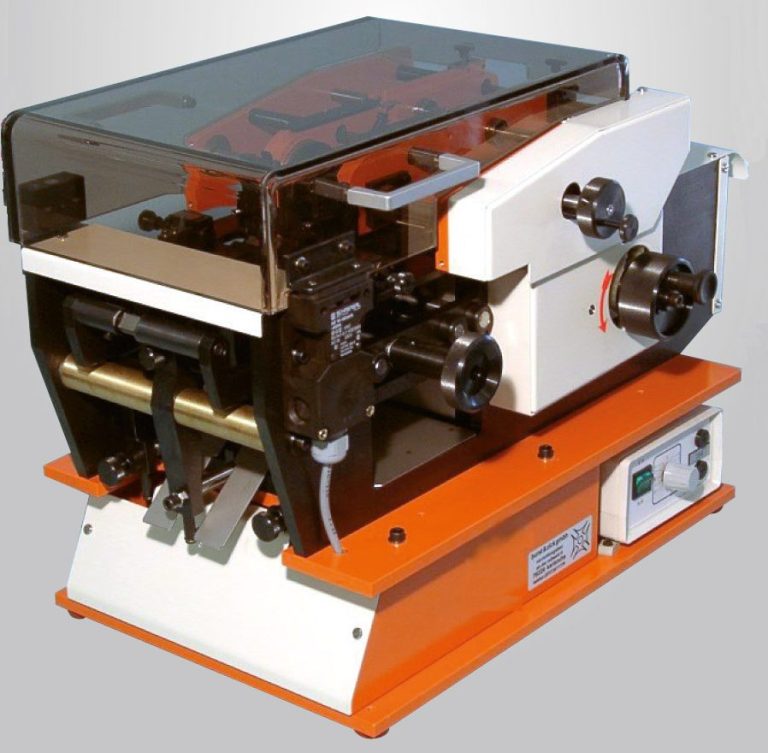

Schneide-, Präge und Biegemaschine Typ C 042

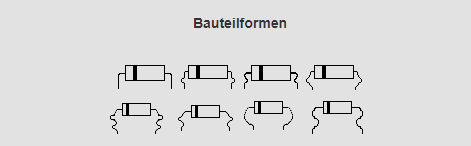

für lose oder gegurtete axiale Bauteile

Spezifikation



- Maße

600 x 480 x 450 mm

- Gewicht

ca. 55 kg

- Anschluss

230 V / 50 Hz / 200 W

- Biegeteil

horizontale- und vertikale Biegeform

- Min. Raster

horizontale Biegeform: 7,5 mm
vertikale Biegeform: 2,5 mm (B-Umrüstsatz)

- Max. Raster

horizontale Biegeform: 50 mm
vertikale Biegeform: 5 mm (B-Umrüstsatz)

- Draht Ø

horizontale Biegeform: 0,4 bis 1,3 mm
vertikale Biegeform: bis 0,8 mm (B-Umrüstsatz)

gegurtet

- Leistung

bis zu 8.000 BE/h (stufenlos regelbar)



Optional

 - Umrüstsatz für axial hochstehende Bauteile mit

    maximale Körperlänge 10 mm (B-Umrüstsatz).

 - Bauteilzentrierung

 - Bauteilführung für Bauteile kleiner als 58 mm

 - Handzuführung für lose Bauteile (horizontale Biegeform)

 - Digitale Anzeige der Raster- und Schneidemaße
 - Vorwahl und Stückzahlzähler
 - Aufnahme für Bauteilrolle oder Amopack

Schneide-, Präge und Biegemaschine Typ C 043 E

für lose oder gegurtete axiale Bauteile

Spezifikation



- Maße

600 x 480 x 450 mm

- Gewicht

ca. 55 kg

- Anschluss

230 V / 50 Hz / 200 W

- Biegeteil

vertikale Biegeform

- Min. Raster

Biegeform: 2,5 mm

- Max. Raster

 7,5 mm

- Draht Ø

bis 1,3 mm

gegurtet

- Leistung

5.000 BE/h (stufenlos regelbar)



Optional

 - Handzuführung für lose Bauteile (horizontale Biegeform)
 - Vorwahl und Stückzahlzähler
 - Aufnahme für Bauteilrolle oder Amopack

Schneide-, Präge und Biegemaschine Typ C 043 B/V

für lose oder gegurtete axiale Bauteile

Spezifikation



- Maße

 600 x 480 x 450 mm

- Gewicht

ca. 45 kg

- Anschluss

230 V / 50 Hz / 200 W

- Druckluft

6 bar

- Biegeteil

horizontale Biegeform

- Min. Raster

7,5 mm

- Max. Raster

50 mm

- Draht Ø

0,4 bis 1,3 mm

- Bauteile

gegurtet

- Leistung

max 3.600 BE/h (stufenlos regelbar)



Optional

 - Handzuführung für lose Bauteile (horizontale Biegeform)
 - Vorwahl und Stückzahlzähler
 - Aufnahme für Bauteilrolle oder Amopack

Schneide-, Präge und Biegemaschine
Typ C 043ES

für gegurtete axiale Bauteile

Spezifikation



- Maße

200 x 480 x 200 mm

- Gewicht

ca. 14 kg

- Druckluft

5 bis 6 bar

- Raster

min. 2,54 mm, max. 5,08 mm

- Körper Ø

min. 2 mm, max. 8 mm

- Körperlänge

min. 4 mm, max. 10 mm

- Draht Ø

C 044: 0,4 mm bis 0,8 mm, C 044 S: 0,9 mm bis 1,4 mm

- Bauteile

lose oder gegurtet (manuell zugeführt)

- Bedienung

manuell über pneumatischen Fußschalter

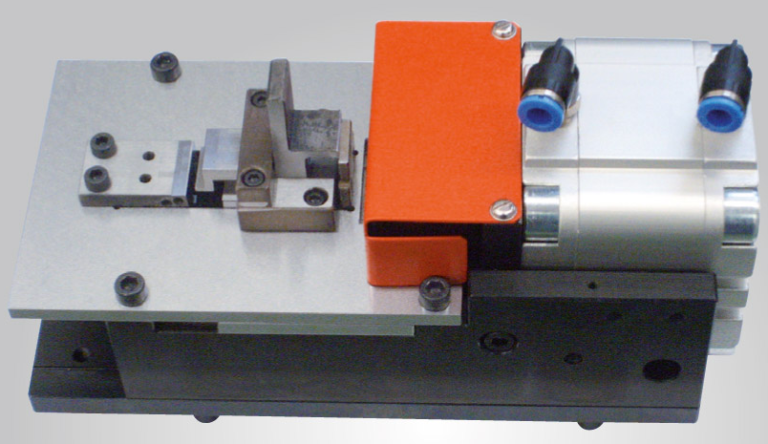

Schneide-, Präge und Biegemaschine Typ C 044

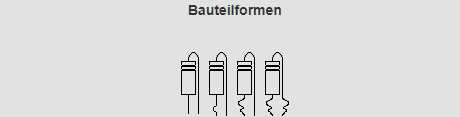

für axial hochstehende Bauteile

Spezifikation



- Maße

280 x 140 x 120 mm

- Gewicht

ca. 4 kg

- Druckluft

 6 bar

- Rastermaße

2,5 mm bis 30 mm

- Draht Ø
0,4 mm bis 1,0 mm

- Schneidelänge

werkzeugspezifisch

- Biegelänge -form

werkzeugspezifisch

- Bedienung

über pneumatischen Fußschalter

Universal Schneide und Biegemaschine Typ C 055S


für axiale oder radiale Bauteile
