Radial gegurtete Bauteile
Schneidemaschine
Typ C066 H
Spezifikation
- Maße
103 x 225 x 240 mm
- Gewicht
ca. 2 kg
- Rastermaße Bauteil
beliebig
- Rastermaße Gurtloch
12,7 mm und 15 mm
- Draht Ø
max. 0,8 mm
- Schneidelänge
ab 2,5 mm
- Bauteildurchmesser
maximal 12 mm
- Bedienung
über Handkurbel
Optional
- Kombinierte Aufnahme für Rolle oder Ammopack
für radial gegurtete Bauteile
Schneidemaschine
Typ C066 H XL
Spezifikation
- Maße
103 x 225 x 240 mm
- Gewicht
ca. 8 kg
- Rastermaße Bauteil
beliebig
- Rastermaße Gurtloch
12,7 mm und 15 mm
- Draht Ø
max. 0,8 mm
- Schneidelänge
ab 2,5 mm
- Bauteildurchmesser
maximal 18 mm
- Bedienung
über Handkurbel
Optional
- Kombinierte Aufnahme für Rolle oder Ammopack
für radial gegurtete Bauteile

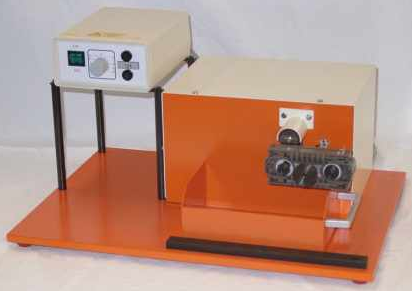

Schneidemaschine
Typ C066 M
Spezifikation
- Maße
510 x 330 x 380 mm
- Gewicht
ca. 27 kg
- Anschluß
230 V / 50 Hz / 100 W
- Rastermaße Bauteil
beliebig
- Rastermaße Gurtloch
12,7 mm und 15 mm
- Draht Ø
max. 0,8 mm
- Schneidelänge
ab 2,5 mm
- Bauteildurchmesser
maximal 12 mm
- Bedienung
über Motor (stufenlos regelbar)
- Leistung
35.000 BE/h.
Optional
- Vorwahl- und Stückzahlzähler
- Kombinierte Aufnahme für Rolle oder Ammopack
für radial gegurtete Bauteile
Schneidemaschine
Typ C066 M XL
Spezifikation
- Maße
510 x 330 x 380 mm
- Gewicht
ca. 27 kg
- Anschluß
230 V / 50 Hz / 100 W
- Rastermaße Bauteil
beliebig
- Rastermaße Gurtloch
12,7 mm und 15 mm
- Draht Ø
max. 0,8 mm
- Schneidelänge
ab 2,5 mm
- Bauteildurchmesser
maximal 18 mm
- Bedienung
über Motor (stufenlos regelbar)
- Leistung
35.000 BE/h.
Optional
- Vorwahl- und Stückzahlzähler
- Kombinierte Aufnahme für Rolle oder Ammopack
für radial gegurtete Bauteile
Schneidemaschine
Typ C066 HA
Spezifikation
- Maße
400 x 170 x 190 mm
- Gewicht
ca. 7 kg
- Rastermaße Bauteil
beliebig
- Rastermaße Gurtloch
12,7 mm oder 15 mm
- Draht Ø
max. 0,8 mm
- Schneidelänge
ab 2,5 mm
- Bedienung
über Handkurbel
für radial gegurtete Bauteile und Antastwerkzeug zur Eliminierung der Gurttoleranzen
Schneidemaschine
Typ C066 MA
Spezifikation
- Maße
560 x 320 x 380 mm
- Gewicht
ca. 14 kg
- Anschluß
230 V / 50 Hz / 100 W
- Rastermaße Bauteil
beliebig
- Rastermaße Gurtloch
12,7 mm oder 15 mm
- Draht Ø
max. 0,8 mm
- Schneidelänge
ab 2,5 mm
- Bedienung
über Motor (stufenlos regelbar)
- Leistung
5.000 BE/h.
Optional
- Kombinierte Aufnahme für Rolle oder Ammopack
für radial gegurtete Bauteile und Antastwerkzeug zur Eliminierung der Gurttoleranzen
Schneidemaschine
Typ C066 MA-Z
Spezifikation
- Maße
560 x 320 x 380 mm
- Gewicht
ca. 14 kg
- Anschluß
230 V / 50 Hz / 100 W
- Rastermaße Bauteil
beliebig
- Rastermaße Gurtloch
12,7 mm oder 15 mm
- Draht Ø
max. 0,8 mm
- Schneidelänge
ab 2,5 mm
- Bauteile
gegurtet
- Bedienung
über Motor (stufenlos regelbar)
- Leistung
5.000 BE/h
Optional
- Kombinierte Aufnahme für Rolle oder Ammopack
für radial gegurtete Bauteile und Antastwerkzeug zur Eliminierung der Gurttoleranzen und mit Bauteilzähler.
Universal Schneide- und Biegemaschine
Typ C069 G (auf Anfrage)
Spezifikation
- Maße
1100 x 550 x 500 mm
- Gewicht
ca. 60 kg
- Anschluß
230 V / 50 Hz / 250 W
- Druckluft
6 bar
- Ausführung
Werkzeug-Doppelstation
(biegen nach oben und unten möglich)
- Rastermaße
2,54; 5,08; 7,62 mm
- Draht Ø
max. 0,8 mm
- Bedienung
über Motor (stufenlos regelbar)
- BE-Anlieferform
Rolle oder Ammopack
- BE-Ablieferform
lose als Schüttgut
- Leistung
3.500 BE/h
Optional
- Vorwahl- und Stückzahlzähler
- Gurtzerhacker
- Kombinierte Aufnahme für Rolle oder Ammo Pack
für gegurtete radiale Bauelemente mit Antastwerkzeug zur Eliminierung der Gurttoleranzen
Schneide-, Präge- und Biegemaschine Typ C092
Spezifikation
- Maße
650 mm x 450 mm x 500 mm
- Gewicht
ca. 52 kg
- Anschluß
115V - 230V / 50 Hz / 110 W
- Steuerung
Siemens SPS S7-1200
- Druckluft
6 bar
- BE-Rastermaße
min: 2,5 mm, max.: formabhängig
- Gurtraster
12,7 mm und 15 mm
- Draht Ø
0,4 bis 0,8 mm
- Bauteile
gegurtet
- BE-Anlieferform
Rolle oder Ammopack
- BE-Ablieferform
lose als Schüttgut
- Leistung
mit Antasten max. 3.000 BE/h
ohne Antasten max. 4.000 BE/h
Optional:
- Abrollbock für alle handelsüblichen Gurtrollen
- Kombinierte Aufnahme für Bauteilgurt auf Rolle oder Ammopack
- elektronischer Zähler, der bei erreichen der vorgewählten
Stückzahl die Maschine selbsttätig abschaltet.
- Gurtzerhacker
mit Antastwerkzeug zur Eliminierung der Gurttoleranzen für gegurtete, radiale Bauelemente
Spezifikation
- Maße
650 mm x 450 mm x 500 mm
- Gewicht
ca. 35 kg
- Anschluß
115V - 230V / 50 Hz / 110 W
- Steuerung
Siemens-SPS S7-1200
- Druckluft
6 bar
- BE-Rastermaße
min. 2,5 mm; max. 7,62 mm
- Gurtlochraster
12,7 mm und 15 mm
- Draht Ø
0,4 bis 0,8 mm
- Bauteile
gegurtet
- BE-Anlieferform
Rolle oder Ammopack
- BE-Ablieferform
lose als Schüttgut
- Leistung
3.600 BE/h
Optinal
- Bauteilzentrierung
- Gurtzerhacker
- Abrollbock für alle handelsüblichen Gurtrollen
- Kombinierte Aufnahme für Bauteilgurt auf Rolle oder Ammopack
Schneide-, Präge- und Biegemaschine Typ C093
mit Verpolschutzwerkzeug für gegurtete Kondensatoren und Dioden
Schneide- und Biegemaschine
Typ C094
Spezifikation
- Maße
500 x 400 x 500 mm
- Gewicht
ca. 20 kg
- Anschluß
115V - 230V / 50 Hz / 110 W
- Steuerung
Siemens SPS S7-1200
- Druckluft
6 bar
- BE-Rastermaße
min: 2,5 mm, max.: formabhängig
- Gurtraster
12,7 mm und 15 mm
- Draht Ø
0,4 bis 0,8 mm
- Bauteile
gegurtet
- BE-Anlieferform
Rolle oder Ammopack
- BE-Ablieferform
lose als Schüttgut
- Leistung
max. 4.000 BE/h
Optional:
- Elektronischer Zähler, der die Maschine nach Erreichen der vorgewählten
Stückzahl selbsttätig abschaltet
- Abrollbock für alle handelsüblichen Gurtrollen
- Kombinierte Aufnahme für Bauteilgurt auf Rolle oder Ammopack
für gegurtete radiale Bauelemente
Schneidemaschine
Typ C095
Spezifikation
- Maße
500 x 400 x 450 mm
- Gewicht
ca. 20 kg
- Anschluß
115V - 230V / 50 Hz / 110 W
- Steuerung
Siemens SPS "LOGO"
- Druckluft
6 bar
- BE-Rastermaße
min: 2,5 mm, max.: 10 mm
- Gurtraster
12,7 mm und 15 mm
- Draht Ø
0,4 bis 0,8 mm
- Bauteile
gegurtet
- BE-Anlieferform
Rolle oder Ammopack
- BE-Ablieferform
lose als Schüttgut
- Leistung
5.000 BE/h
Optional:
- Elektronischer Zähler, der die Maschine nach Erreichen der vorgewählten
Stückzahl selbsttätig abschaltet
- Abrollbock für alle handelsüblichen Gurtrollen
- Kombinierte Aufnahme für Bauteilgurt auf Rolle oder Ammopack
für gegurtete radiale Bauelemente
