Spezifikation
- Maße
350 x 200 x 100 mm
- Gewicht
ca. 15 kg
- Druckluft
6 bar
- Rastermaße
min. 3,5 mm (2,5 mm auf Anfrage)
max. 25 mm
- Draht Ø
max. 0,8 mm
- Bedienung
über pneumatischen Fußschalter
Schneide- und Prägemaschine
Typ C052 B
für lose radiale Bauteile
Spezifikation
- Maße
300 x 130 x 120 mm
- Gewicht
ca. 3 kg
- Druckluft
4 bis 6 bar
- Rastermaße
2,5 mm und 2,54 mm
- Rasterfeld
13 x 21 Bohrungen für Steckerleisten; Rundraster für Operationsverstärker und Transistoren; und seitliche Schlitze zum Schneiden von Bauteilen mit langen Anschlußdrähten.
- Draht Ø
0,8 mm bis 1,0 mm
- Schneidelänge
standardmäßig 3 mm (andere Maße auf Anfrage)
- Bedienung
über pneumatischen Fußschalter
- Leistung
2.000 BE/h
- Optional
Sonderlochbilder auf Anfrage
Schneidemaschine
Typ C053
für lose radiale Bauteile

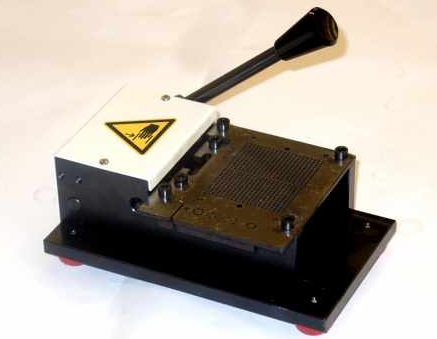

Spezifikation
- Maße
280 x 140 x 120 mm
- Gewicht
ca. 1,5 kg
- Rasterfeld
13 x 21 Bohrungen
- Rasterbohrungen
TO 18/TO 92/TO 5: 2,54 x 1,27 mm; 5,08 x 2,54 mm;
7,62 x 5,08 mm Rundraster für Operationsverstärker mit 8 und 10 Anschlußdrähten; und seitlichem Schlitz zum Schneiden von Bauteilen mit langen Anschlussdrähten.
- Draht Ø
bis 1,0 mm
- Schneidelänge
standardmäßig 3 mm (andere Maße auf Anfrage)
- Bedienung
per Hand
Optional
-Sonderlochbilder auf Anfrage.
Schneidemaschine
Typ C055 H
für lose radiale Bauteile
Spezifikation
- Maße
120 x 190 x 120 mm
- Gewicht
ca. 1,5 kg
- Druckluft
6 bar
- Rasterfeld
13 x 21 Bohrungen
- Rasterbohrungen
TO 18/TO 92/TO 5: 2,54 x 1,27 mm; 5,08 x 2,54 mm;
7,62 x 5,08 mm Rundraster für Operationsverstärker mit 8 und 10 Anschlußdrähten; und seitlichem Schlitz zum Schneiden von Bauteilen mit langen Anschlußdrähten.
- Draht Ø
bis 1,0 mm
- Schneidelänge
standardmäßig 3 mm (andere Maße auf Anfrage)
- Bedienung
über pneumatischen Fußschalter oder Handauslösung
- Hinweis
es können max. 8 Bauteilbeinchen gleichzeitig schneiden
- Sonderlochbilder
auf Anfrage
Schneidemaschine
Typ C055 P
für lose radiale Bauteile
Spezifikation
- Maße
120 x 190 x 120 mm
- Gewicht
ca. 1,5 kg
- Druckluft
6 bar
- Rastermaße
2,5 mm bis 30 mm
- Draht Ø
0,4 mm bis 1,0 mm
- Schneidelänge
werkzeugspezifisch
- Biegelänge -form
werkzeugspezifisch
- Bedienung
über pneumatischen Fußschalter
Universal Schneide und Biegemaschine Typ C055 S
für lose axiale oder radiale Bauteile
Spezifikation
- Maße
200 x 450x 80 mm
- Gewicht
ca. 3,5 kg
- Druckluft
6 bar
- Rastermaße
2,5 mm und 2,54 mm
- Rasterfeld
13 x 21 Bohrungen für Steckerleisten; Rundraster für Operationsverstärker und Transistoren; und seitlichem Schlitz zum Schneiden von Bauteilen mit langen Aschlußdrähten.
- Draht Ø
0,8 mm bis mx. 1,3 mm (größere Ø auf Anfrage)
- Schneidelänge
Standard 3 mm (andere Maße auf Anfrage)
- Bedienung
über pneumatischen Fußschalter
- Leistung
2.000 BE/h
- Sonderlochbilder
auf Anfrage
Optional
ist die C057 auch mit einer Schneidlängenverstellung
von 3-25 mm erhältlich Typ C057 SLV
Schneidemaschine
Typ C057
für lose radiale Bauteile
Spezifikation
- Maße
200 x 450 x 180 mm
- Gewicht
ca. 3,5 kg
- Druckluft
6 bar
- Rastermaße
2,5 mm und 2,54 mm
- Rasterfeld
13 x 21 Bohrungen für Steckerleisten; Rundraster für Operationsverstärker und Transistoren; und seitlichem Schlitz zum Schneiden von Bauteilen mit langen Aschlußdrähten.
- Draht Ø
0,8 mm bis mx. 1,3 mm (größere Ø auf Anfrage)
- Schneidelänge
3 mm bis 25 mm
- Bedienung
über pneumatischen Fußschalter
- Leistung
2.000 BE/h
- Sonderlochbilder
auf Anfrage
Schneidemaschine
Typ C057 SLV
für lose radiale Bauteile
Spezifikation
- Maße
780 x 230 x 110 mm
- Gewicht
ca. 24 kg
- Druckluft
6 bar
- Draht Ø
Ø auf Anfrage
- Schneidelänge
Standard 3 mm (andere Maße auf Anfrage)
- Bedienung
über pneumatischen Fußschalter
- Leistung
2.000 BE/h
- Schneidplatte
Löcher auf Anfrage
Schneidemaschine
Typ C058
für lose radiale Bauteile
Beispielhafte Schneidplatte

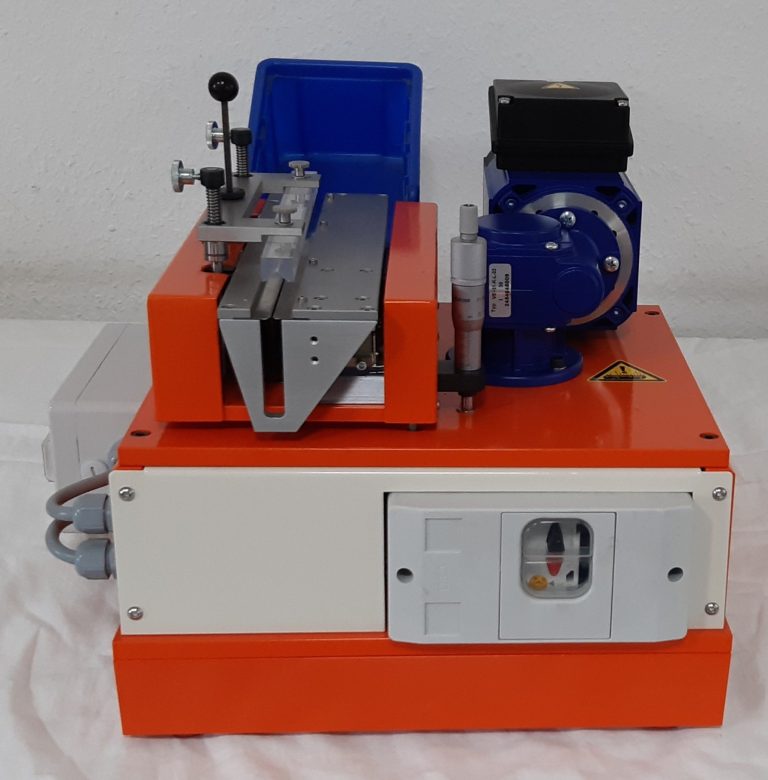

Spezifikation
- Maße
380 mm x 430 mm x 270 mm
- Gewicht
ca. 19 kg
- Anschluß
230 V / 50 Hz / 180 W
- Steuerung
Drehstrommotor
- BE-Rastermaße
max. 25mm
- Schneidlänge
3,0 mm - 25 mm
- Draht Ø
maximal 0,8 mm
- Bauteile
lose
- BE-Anlieferform
lose
- BE-Ablieferform
lose als Schüttgut
- Leistung
1.200 BE/h
Schneidemaschine
Typ C076
für lose radiale Bauteile
